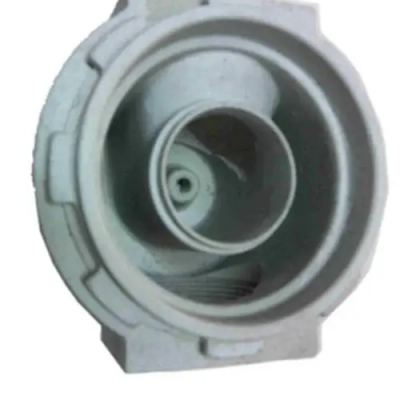

微弧氧化工艺流程：

去油 ---- 水洗 ---- 微弧氧化 ---- 纯水洗 ---- 封闭

微弧氧化工作影响因素

1.工件材质及表面状态

（1）微弧氧化对铝材要求不高，不管是含铜或是含硅的难以阳极氧化铝合金，只要阀金属比例占到40%以上，均可用于微弧氧化，且能得到理想膜层。

（2）表面状态一般不需要经过抛光处理，对于粗糙的表面，经过微弧氧化，可修复的平整光滑；对于粗糙度低（即光滑）的表面，则会增加粗糙度。

2.液体成分对氧化造成的影响

电解液成分是得到合格膜层的关键因素。微弧氧化液一般选用含有一定金属碱性盐溶液，如硅酸盐、磷酸盐、硼酸盐等。在相同的微弧电解电压下，电解质浓度越大，成膜速度就越快，溶液温度上升越慢，反之成膜速度较慢，溶液温度上升较快。

3.温度对微弧氧化的影响

微弧氧化与阳极氧化不同，所需温度范围较宽。一般为10—90度。温度越高，成膜越快，但粗糙度也增加。且温度高，会形成水气。一般建议在20—60度。由于微弧氧化以热能形式释放，所以液体温度上升较快，微弧氧化过程须配备容量较大的热交换制冷系统以控制槽液温度。

4.时间对微弧氧化的影响

微弧氧化时间一般控制在10～60min。氧化时间越长，膜的致密性越好，但其粗糙度也增加。

5.阴极材料

阴极材料可选用不锈钢，碳钢，镍等，可将上述材料悬挂使用或做成阴极槽体。

6.后处理对微弧氧化的影响

微弧氧化过后，工件可不经过任务处理直接使用，也可进行封闭，电泳，抛光等后续处理。
